瑞派爾RH改性環(huán)氧化學(xué)灌漿材料是在環(huán)氧—糠醛—丙酮化學(xué)灌漿材料的基礎(chǔ)上，結(jié)合水電工程，特別是三峽工程的特點(diǎn)開發(fā)的新型灌漿材料，具有滲透性好、固化物力學(xué)強(qiáng)度高、對(duì)巖石和混凝土粘接牢固、抗?jié)B性能好、耐久性優(yōu)良、施工工藝簡單等特點(diǎn)，并可在干燥、潮濕、水下（含流動(dòng)有壓水）和常溫（0℃以上）固化，能廣泛應(yīng)用于建筑物混凝土裂縫（特別是微細(xì)裂縫）處理及大壩基礎(chǔ)防滲帷幕補(bǔ)強(qiáng)。
瑞派爾RH改性環(huán)氧化學(xué)灌漿材料基本配方、主要配比及性能、粘度沿時(shí)變化試驗(yàn)結(jié)果見表1~ 3。

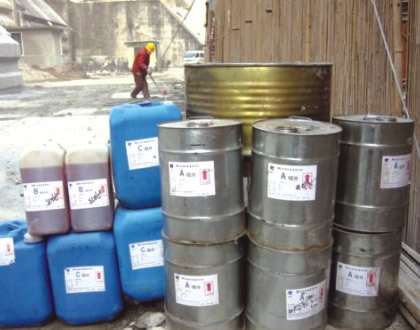

表1 瑞派爾RH改性環(huán)氧化學(xué)灌漿材料基本配方
|
組分代號(hào) |
組分名稱 |
作用 |
用量（重量比） |
|
A |
環(huán)氧基液 |
主劑 |
500 |
|
B |
調(diào)粘劑 |
反應(yīng)性稀釋劑 |
0~130 |
|
C |
固化劑 |
改性胺固化劑 |
80~100 |
表2 瑞派爾RH改性環(huán)氧化學(xué)灌漿材料配比（重量比）及性能（試驗(yàn)溫度20℃）
|
配比編號(hào) |
基液A |
調(diào)粘劑B |
固化劑C |
粘度（mPa.s） |
凝膠時(shí)間
（h） |
1個(gè)月強(qiáng)度（MPa） |
|
初始 |
12h |
24h |
|
1 |
500 |
130 |
80 |
10 |
420 |
670 |
60~65 |
34 |
|
2 |
500 |
60 |
90 |
17 |
450 |
830 |
48~50 |
39 |
|
3 |
500 |
0 |
100 |
54 |
610 |
1200 |
30~32 |
48 |
表3 瑞派爾RH改性環(huán)氧化學(xué)灌漿材料粘度沿時(shí)變化試驗(yàn)結(jié)果（試驗(yàn)溫度20℃）
|
配比編號(hào) |
粘度（mPa·s） |
凝膠時(shí)間
（h） |
|
初始 |
1h |
2h |
4h |
6h |
8h |
10h |
12h |
16h |
20h |
24h |
36h |
48h |
|
1 |
10 |
43 |
64 |
92 |
130 |
240 |
370 |
420 |
470 |
530 |
670 |
820 |
1200 |
65 |
|
2 |
17 |
63 |
85 |
120 |
170 |
270 |
390 |
450 |
520 |
650 |
830 |
960 |
1400 |
50 |
|
3 |
54 |
95 |
160 |
220 |
350 |
440 |
520 |
610 |
790 |
950 |
1200 |
/ |
/ |
32 |
